铁路工程拌合用水质量检测，从源头守护铁路安全

在铁路工程建设中，混凝土拌合用水对混凝土性能及工程质量具有非常大的影响，如果拌合用水选择不当，或对其质量把控不严，将可能造成非常严重的后果。在实际操作中，拌合用水来源广泛，包括饮用水、地表水、地下水、再生水等多种类型，但并非所有水源都可以用来拌合混凝土。在铁路工程建设时，需对拌合用水质量进行科学检测，以满足工程建设需求。

检测的必要性

保障混凝土性能

混凝土的强度、耐久性、工作性等关键性能与拌合用水的质量密切相关。水中的某些杂质，如氯离子、硫酸盐等，会对混凝土结构产生不良影响。氯离子可能引发钢筋锈蚀，硫酸盐则可能导致混凝土内部产生膨胀应力，从而降低混凝土的强度和耐久性。通过科学的质量检测，严格把控拌合用水中的各类成分与物质，能够有效确保混凝土结构各项性能满足工程要求。

确保铁路安全运营

铁路工程在后期的运营过程中，需要长期承受列车荷载、自然环境等多重作用。若在建设时所用拌合用水不合格，则可能导致混凝土结构在使用过程中过早出现裂缝、剥落、强度下降等，甚至引发后期的结构性问题，严重威胁铁路运输的安全。科学检测有助于严选合适水源，有效防范潜在风险，确保铁路安全运营。同时也能够为工程质量追溯提供依据，为问题的解决和责任的认定提供有力支持。

满足标准及技术要求

针对铁路工程混凝土拌合用水，具有明确的标准规范，对水中的各项指标都有严格的规定，而对于特殊的工程项目，还可能会有更为严格的设计技术要求。开展检测工作是确保工程建设符合规范要求的必要手段，也是工程质量验收的重要依据。

减少返工与损失

不合格的拌合用水被用于铁路工程建设中，在后期的质量检测中发现问题，则需进行返工处理，不仅会延误工程进度，还会大幅增加建设成本。前期通过对拌合用水检测，能及时发现问题并采取相应的处理措施，从而避免因水质问题导致的返工，节约工程成本，确保项目顺利推进。

质量检测

氯化物含量

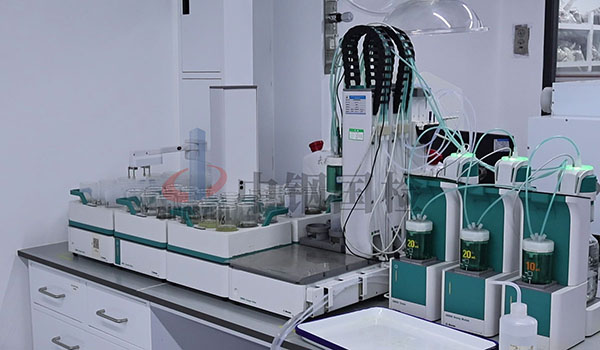

可采用硝酸银滴定法对铁路工程混凝土拌合用水进行氯化物含量的测定。在测定时，如有需要应对水样进行预处理。用吸管吸取50mL准备好的水样置于锥形瓶中，另取一锥形瓶加入50mL蒸馏水作空白试验。如水样pH值在6.5～10.5范围时，可直接滴定，如超出此范围则应以酚酞作指示剂，用稀硫酸或氢氧化钠的溶液调节至红色刚刚退去。加入1mL铬酸钾溶液，用硝酸银标准溶液滴定至砖红色沉淀刚刚出现即为滴定终点。空白滴定同上。

硫酸盐含量

按要求准备好试验用试剂、仪器、样品等。按照规定的步骤对水样进行预处理，将预处理所得溶液加热至沸，在不断搅拌下缓慢加入10mL±5mL热氯化钡溶液，直至不再出现沉淀，然后多加2mL，在80℃～90℃条件或在室温条件下放置对应时间进行沉淀。陈化一段时间之后过滤沉淀物，用水洗到无氯离子，烘干或灼烧沉淀，称硫酸钡的重量。

碱含量

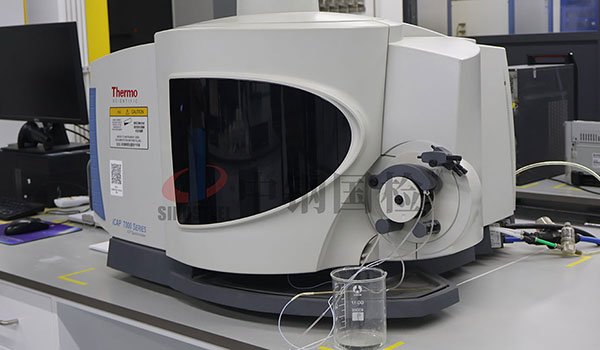

拌合用水碱含量的测定，可采用火焰光度法、原子吸收分光光度法或电感耦合等离子体发射光谱法来进行。采用火焰光度法时，试样经氢氟酸-硫酸蒸发处理除去硅，用热水浸取残渣，以氨水和碳酸铵分离铁、铝、钙、镁。用火焰光度计测定滤液中的钾、钠，从而计算水样中的碱含量。

不溶物含量

做好水样、滤膜及试验前的其他准备工作。量取充分混合均匀的试样100mL抽吸过滤，使水分全部通过滤膜。按要求连续洗涤三次继续吸滤，以除去痕量水分。停止吸滤后仔细取出载有不溶物的滤膜放在原恒重的称量瓶里，移入烘箱中按规定烘干，之后移入干燥器中冷却至室温，称重。反复烘干、冷却、称量，直至两次称量的重量差不大于0.4mg，根据所得结果计算不溶物含量。

可溶物含量

按要求将蒸发皿洗净并烘干至恒重。将水样上清液用滤器过滤，取过滤水样100mL于蒸发皿中（也可根据实际增加）。将蒸发皿置于水浴上蒸干后移入105℃±3℃烘箱内，1h后取出，干燥器内冷却30min，称量。将称过质量的蒸发皿再放入同样温度烘箱内30min，干燥器内冷却30min，称量，直至恒重，根据所得结果计算可溶物含量。也可在180℃±3℃条件下根据规定步骤烘干测定。

铁路工程混凝土拌合用水还应进行pH值测定，可采用玻璃电极法，pH值由测量电池的电动势而得，且宜在现场测定。此外，按照标准规范GB/T 1346的规定测定凝结时间差，依据GB/T 17671的要求测定28天龄期的抗压强度比，也是非常重要的质量把控环节。

结语

铁路工程混凝土拌合用水的检测是保障工程质量、安全和经济性的关键环节，具有不可或缺的必要性。它不仅是前期工程建设中把控质量的“第一道防线”，更是贯穿铁路运营全生命周期的“隐形守护者”。通过对氯化物、硫酸盐、碱含量等关键指标的精准检测，既确保了混凝土在施工阶段的各项性能达标，也为铁路结构在长期服役过程中抵御自然侵蚀、承受荷载冲击提供了坚实基础。
