这一技术可高效完成隐蔽工程探测，有效规避工程建设隐蔽缺陷盲区风险

提起工程勘察，很多人第一反应就是钻探取芯。但钻探属于“点状勘探”，面对长大线路、大面积场地，全断面钻孔勘察不仅工期长、成本高，部分区域还不具备钻机进场作业条件。

有没有一种技术手段，可以快速实现地下浅部地层的连续扫描？今天带大家认识工程物探领域非常实用的多道瞬态面波法。

什么是多道瞬态面波

地面通过重锤、落重人工激发振动，会产生纵波、横波、瑞雷面波，其中瑞雷面波占总振动能量2/3，沿地表传播、衰减慢，是面波勘探的核心信号。

核心原理：频散特性，层状岩土介质中面波具有频散效应，不同频率面波对应不同探测深度；高频信号探测浅部地层，低频信号探测更深位置。野外布设多道检波器阵列接收地震信号，经面波频散分析提取频散曲线，经反演计算输出地下横波速度V_s二维剖面。

岩土越密实，横波速度越高；土体松散、溶洞、破碎带、欠压实区域，横波速度会出现明显低值异常。简单来说：横波速度就是地下岩土的“体检报告”，间接反映土层软硬、地层分界、不良地质的分布位置。

检测标准：

GB 50021-2001(2009年版)《岩土工程勘察规范》

JGJ 340-2015《建筑地基检测技术规范》

JGJT 143-2017《多道瞬态面波勘察技术规程》

TB 10013-2010《铁路工程物理勘探规范》

CJJ/T 7-2017《城市工程地球物理探测标准》

多道瞬态面波技术的核心优势

作业效率高：设备轻便，锤击激发，测线滚动采集，短时间完成长剖面探测，适配铁路、公路这类线性工程。

无损非侵入：无需钻孔，不破坏原有地表，可在运营既有线、市政道路、机场场地开展检测。

浅层分辨率优异，对于浅部分层、填土压实状态、破碎带识别效果突出。

输出连续二维剖面，弥补钻探“以点代面”短板，捕捉钻孔之间遗漏的局部地质异常。

综合成本低，相比大规模钻探，有效降低勘察检测投入。

客观局限性，物探方法本身具备多解性，无法完全替代钻探；成果需要结合少量钻孔做标定校验；强振动干扰、高饱和软土场地会影响数据采集质量，建议采用多方法联合勘探。

工程建设领域典型应用场景

1 工程地质勘察：地层划分、覆盖层探测

铁路、公路、市政场地勘察，快速划分土层界面，确定覆盖层、风化基岩埋深，识别土石分界面，为项目选址、初步设计提供连续剖面依据，尤其适合线路长、工点分散的线性工程。

2 路基地基处理效果评价

填方路基、强夯处理场地，依据横波速度分布，评价填土压实均匀性；圈定局部松散、欠压实区域，对比处理前后土体加固效果，实现大面积普查。

3 不良地质体探查：溶洞、采空区、滑坡破碎带

岩溶场地探查溶洞、溶蚀裂隙；浅层采空塌陷边界圈定；滑坡勘察中确定滑体厚度、滑动面位置，辅助滑坡稳定性分析评价。

4 注浆加固、岩溶整治效果辅助检测

铁路岩溶路基注浆治理工程，注浆充填密实区域横波速度明显提升；借助面波剖面定位注浆薄弱部位，作为注浆效果辅助评价手段，弥补钻孔取芯抽样的局限性。

5 场地抗震动力参数获取

横波速度是场地地震安全评价核心参数，利用面波获取Vs随深度变化曲线，判定建筑场地类别，为工程抗震设计提供参数。

6 既有工程病害排查

运营期铁路路基病害普查，在不中断运营条件下探查地下隐患，为病害整治提供参考依据。

现场操作注意要点

震源匹配探测目标：浅部检测选用小锤高频激发；需要加大探测深度时，采用重锤落重获取低频信号。有效检测深度不超过20m时宜采用大锤激振，不超过30m时宜采用砂袋和落重激振。

合理布置测线：测线尽量垂直地质构造走向；远离大型机械、交通等强振动噪声源。

钻探标定必不可少：物探做面，钻探做点，利用少量钻孔标定速度剖面，降低物探多解风险，提升地质解译可靠性。

复杂场地建议综合物探，搭配地质雷达、高密度电法，多种方法互相印证，提高异常判识准确度。

多道瞬态面波应用案例

案例1 强夯处理

某项目强夯地基处理，检验质量以压实度控制，8m深度范围内的压实度要求达到93%。路基压实过程中，填料的压密导致路基的剪切模量和密度同时增大，由于剪切模量的增大速度比密度快得多，所以密度增大的同时波速也会增大。相关文献表明，面波速度和密度具有很好的相关性，一般面波速度与密度的相关关系式可表示为如下几种：

采用灌砂法检测路基的密度，由此建立压实度与面波层波速之间关系，利用这一关系在其他路段作测试工作，得出各层波速V_S，计算出各层压实度K。

通过对SY01~SY07测线（点）的波速与密度测试，并对几种拟合曲线的对比，采用指数关系时拟合程度最高，拟合结果见图1。

表1 SY01~SY07测线（点）的波速与密度对应关系

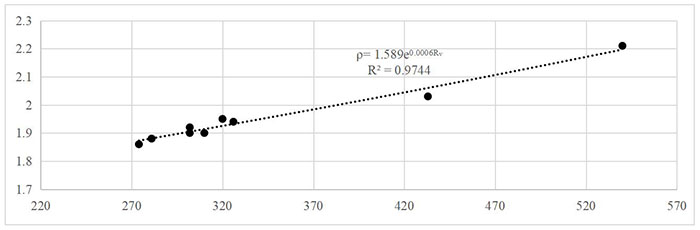

图1 干密度-波速拟合关系

对应关系推算出干密度及压实度，现场共采集41组数据，提取波速值215个，对结果进行分析统计，以SY01测点为例成果如下：

表2 SY01测点不同深度压实度推算表

案例2 注浆加固

采用多道瞬态面波法对某项目地基注浆后的波速进行检测，利用面波的频散特性，通过测试得到该场地频散曲线图，再通过分析频散曲线的形态特征和各分层的相位波速大小，推算出不同深度的面波速度。并结合注浆前的波速进行对比，进行注浆效果分析。

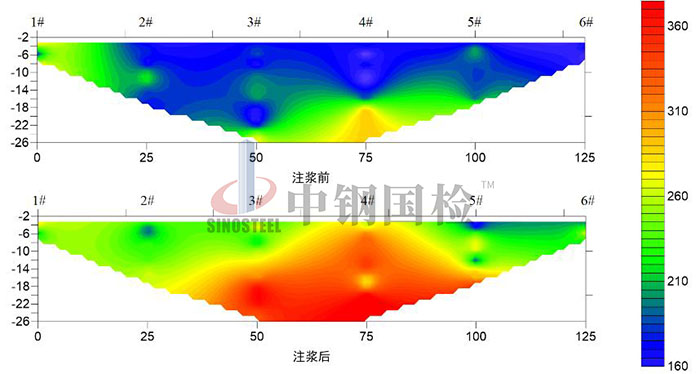

图2 注浆前后波速等值线图

案例3 估算地基承载力

依据JGJ 340-2015《建筑地基检测技术规范》，面波波速与承载力特征值和变形模量的对应关系应通过现场试验比对和地区经验积累确定，初步判定碎石土地基承载力特征值和变形模量，可按下表估算。

表3 面波波速与碎石土地基承载力特征值和变形模量的对应关系

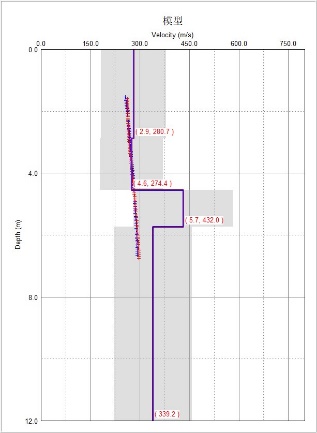

经现场检测及数据处理，取每条测线的中点为测点，得到每个测点的模型图，测点波速代表了该条测线下方土体不同深度的平均波速。依据波速与承载力的对应关系，推测测区内地基承载力见下表。

表4 地基承载力推算表

结语

多道瞬态面波并不是万能技术，但作为高效、无损的“地下扫描仪”，已经在铁路、公路、市政、房建勘察检测领域得到越来越广泛的应用。物探做面，钻探做点，点面结合，才是工程勘察的最优思路。
