无损高效检测：探地雷达法检测铁路隧道衬砌厚度简析

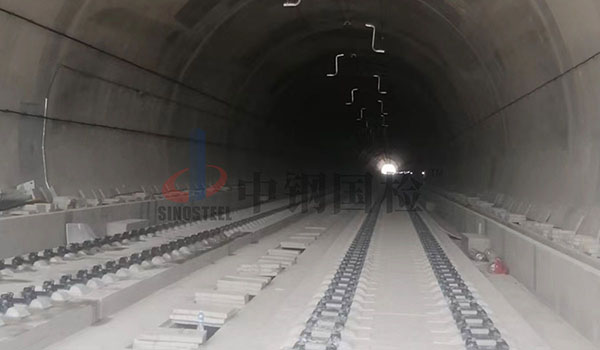

铁路隧道作为铁路工程的重要组成部分，其安全和稳定性对铁路运营具有至关重要的影响，而衬砌作为铁路隧道的“承重骨架”，直接承载围岩压力、列车振动荷载及地下水压力，衬砌厚度直接影响隧道的耐久性和抗劣化能力，厚度不足会直接导致结构承载能力下降。

通过隧道衬砌厚度检测，能够及时发现拱顶、拱腰等关键部位的衬砌厚度不足问题，避免因应力集中产生裂缝、掉块甚至坍塌事故，规避结构失效风险。衬砌厚度检测也是施工阶段质量管控的“关键标尺”，检测数据可直接反映模板安装精度、混凝土浇筑密实度等施工环节质量，避免因模板位移、漏振等问题导致的厚度不足。同时，检测数据作为工程验收的核心技术资料，可有效确保工程质量符合规范要求，为项目验收提供依据，为后续运营提供法律保障，更对行业技术进步和管理优化具有重要意义。

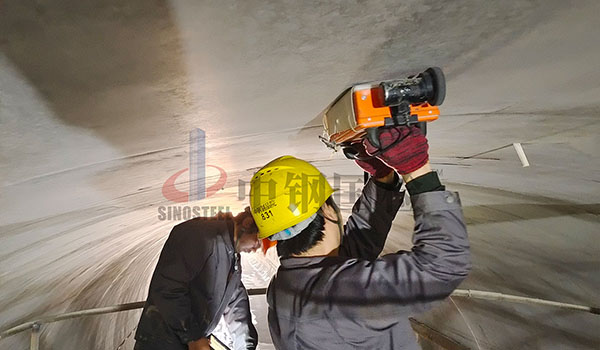

探地雷达法是检测铁路隧道衬砌厚度常用检测方法，此方法以高频电磁波反射测量为核心，利用隧道衬砌与围岩、空气等介质的电性差异（介电常数、电导率）实现厚度探测。检测前需梳理隧道设计图纸、施工记录、地质情况等资料，为测线布置和数据解释提供依据；清理衬砌表面杂物、积水，确保天线与衬砌表面紧密贴合。

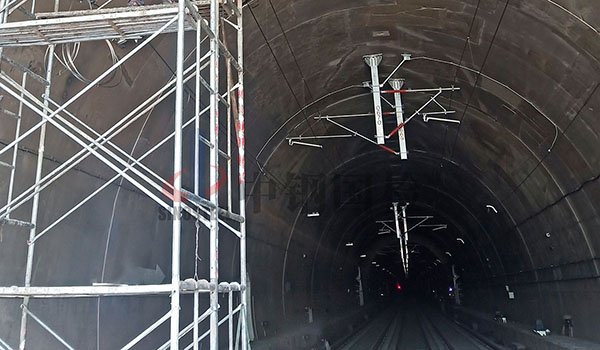

测线布置

根据TB 10223-2004《铁路隧道衬砌质量无损检测规程》中规定，采用探地雷达法进行隧道衬砌厚度测量时，布线应区分不同工程阶段，且三线隧道应在隧道拱顶部位增加2条测线。隧道施工过程中质量检测应以纵向布线为主，在隧道拱顶、左右拱腰、左右边墙和隧底各布一条；横向布线可按检测内容及要求布设线距，一般情况线距8m～12m；采用点测时每断面不少于6个点。检测中发现不合格地段应加密测线或测点。

隧道竣工验收时质量检测应纵向布线，位置应为隧道拱顶、左右拱腰和左右边墙各布1条；必要时可横向布线，线距8m～12m；采用点测时每断面不少于5个点。需确定回填空洞规模和范围时，应加密测线或测点。

介质参数标定

采用探地雷达法检测铁路隧道衬砌厚度前，应对衬砌混凝土的介电常数或电磁波速做现场标定，且每座隧道应不少于1处，每处实测不少于3次，取所测得数据的平均值为该隧道的介电常数或电磁波速。若隧道长度大于3km、衬砌材料或含水量变化较大时，应结合实际适当增加标定点数。

数据采集与处理

基于探地雷达的衬砌厚度检测需要进行数据采集，通过探地雷达设备对铁路隧道内部进行扫描，获取地下结构的回波信号。这些原始数据往往包含噪声和其他干扰因素，因此需要进行预处理，包括信号去噪、校正和滤波等，为后续的分析和处理奠定基础。原始数据处理前应回放检验数据记录是否完整、信号是否清晰，里程标记应准确无误。在数据预处理之后，需要对信号进行进一步处理与特征提取，包括时域分析、频域分析、偏移校正等方法，以通过这些分析和处理，提取出衬砌厚度、位置等特征信息。

衬砌厚度的确定

完成数据处理与特征提取后，可获取衬砌的位置、形态及电磁特性等关键信息。基于上述信息，可进一步反演确定衬砌厚度；厚度计算需结合地下介质电磁特性与地质模型参数，开展科学计算与合理估算。全过程需综合考虑多重影响因素，严格保证检测结果的准确性与可靠性，以有效地实现对铁路隧道衬砌的非侵入式检测，为铁路维护和管理提供有力的技术支持。

结语

探地雷达法检测铁路隧道衬砌厚度具有操作简便、探测效率高、探测结果可视化等多个特点，但在实际操作中也应注意衬砌与围岩的介电常数差异，以及二者结合情况对成果解译的精度和可靠性的影响。此外，铁路隧道中的电磁设备、电力电缆和金属物件等都会对探地雷达检测产生一定的干扰，一定要注意对检测过程中干扰信号的识别。
