技术风向 | 公路‑铁路桥梁无人机智能定期巡检解决方案

一、方案概述

目前国内大量公路、铁路桥梁进入服役中后期，高墩、跨江、斜拉桥、悬索桥普遍存在人工检测盲区。传统检测依靠脚手架、吊篮、桥检车，高空临水作业风险突出，单座跨江大桥人工检测需7‑15天，作业需要封道占道，检测质量高度依赖人员经验，人工仅识别≥0.2mm 裂缝，病害多为文字记录，影像留存不足，跨周期病害对比追溯困难，难以满足现代化桥梁管养的数字化需求。

中钢国检构建“机动无人机外业采集+AI智判系统”一体化表观巡检方案。采用“粗飞全域普查 + 精飞病害细检”作业策略，作为传统人工检测有效补充：千米级长大桥梁外业采集可压缩至5‑7天，裂缝识别精度可达0.1mm，AI批量影像处理效率较人工提升5‑10倍，实现检测安全化、标准化、数字化留痕。巡检成果可直接支撑公路桥梁技术状况评定，同时满足铁路桥梁检定外观检查工作要求。

☑中钢国检综合能力能力保障

国有第三方检测机构，具备CMA、ILAC、CNAS、公路工程综合甲级、桥隧专项全套工程检测资质，报告具备法律效力，交通、铁路主管部门认可；

持有民航无人机运营合格证，具备经营性航线飞行、定点留空精细巡检法定运营资质，拥有完善的空域申报、飞行管控与突发事件应急处置体系；

自有多台大疆M400、M4T行业级无人机，配套AI智判系统；

团队配置持证机长、飞手、观察员、桥隧检测工程师，兼顾民航运行与工程检测双重合规要求。

二、主要技术依据

公路桥梁

1. 《低空无人机应用公路桥梁巡检技术指南（试行）》；
2. T/AOPA 0080‑2025《公路桥梁无人机智能巡检技术规范》；
3. JTG/T H21‑2011《公路桥梁技术状况评定标准》；
4. DB31‑34/T 310022‑2024《长大桥梁无人机巡检作业技术规程》。

铁路桥梁

1. 《铁路桥梁检定规范》（铁运函〔2004〕120号）：

民航运营法规

1. CCAR‑92《民用无人驾驶航空器运行合格审定规则》，OC运营合格证，合法开展经营性无人机巡检飞行作业。

注：本方案仅做外观表观检测；承载检算、荷载试验、水下及内部缺陷检测仍采用传统手段，中钢国检可同步承接。

三、总体技术方案

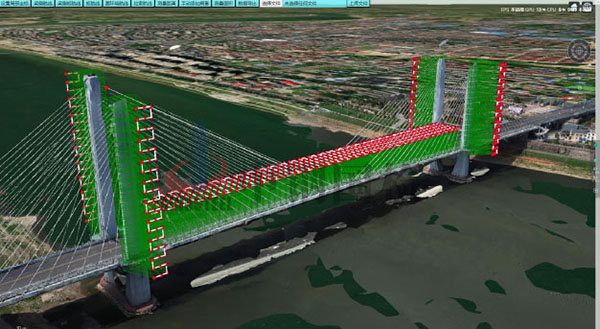

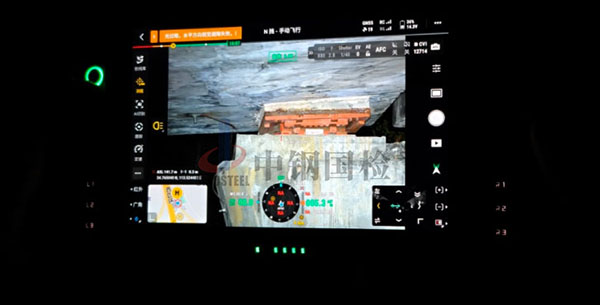

采用全机动现场作业模式，依托地面站完成航线规划，无人机现场起降完成外业数据采集；采集数据导入AI智判系统，完成AI病害智能识别、三维实景建模、多期数据比对、台账及报告智能输出，适配跨江、高墩、电气化铁路等各类复杂桥梁工况。

3.1 软硬件配置

3.2 作业模式

• 粗飞模式（日常/经常检查）：航向、旁向重叠≥50%，快速筛查显性病害，生成基础三维模型。
• 精飞模式（定期 / 特殊检查、铁路检定外观检查）：抵近精细采集，像素标定完成病害定量测算；支座、梁底转角等盲区必须手动悬停补拍，不依赖全自动航线。

3.3 飞行安全管控

• 铁路营业线优先天窗作业，严格空域报备；
• 作业阈值：瞬时风速≤7m/s；跨江桥梁遇阵风、雨雾、强光立即停工；梁底净空＜5m不桥下巡检；水面作业距水面≥5m；
• 电气化区段远离接触网，严禁侵入铁路限界；配置地面观察员；
• GNSS 信号＞8组用自动航线，信号弱切换手动操控。

3.4 数据处理流程

原始影像导入AI智判系统→AI自动识别病害、过滤伪病害 → 中钢国检桥隧工程师人工复核消漏检误检 → 病害映射三维模型，多期对比分析 → 原始资料加密归档，保存≥6 年。

四、检测内容

• 公路桥梁：主梁、桥塔、斜拉索、桥面铺装、伸缩缝、桥墩桥台、护栏排水等；识别裂缝、剥落、露筋、锈蚀等表观病害。
• 铁路桥梁（对标检定外观检查）：墩台、梁体、支座、附属构件；排查裂缝、剥落、露筋、渗水泛碱、支座偏移 / 脱空 / 锈蚀、构件破损。

五、交付成果

• 原始资料：全套照片、视频、飞行日志

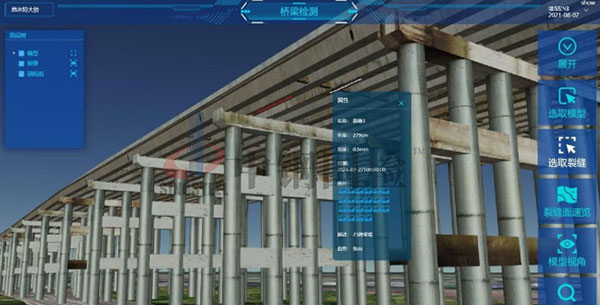

• 智能处理成果：病害统计表、桥梁三维实景数字化模型，病害点位三维可视化标注；多期病害对比数据包
• 中钢国检正式专项检测报告：含概况、依据、病害评估、养护建议；公路对接技术状况评定；铁路注明仅为检定外观基础资料，不等于完整检定报告

六、方案核心价值亮点

• 安全提质，降低作业风险

替代高风险脚手架、吊篮高空作业，规避人员高空坠落隐患；铁路天窗作业、公路检测可大幅减少占道封路，降低交通组织压力；跨江临水桥梁规避水上作业风险。

• 高效作业，缩短检测周期

机动外业搭配大容量电池轮换保障连续作业；千米级长大桥梁外业采集压缩至5‑7天完成；M400 胜任长大桥梁大范围快速普查，M4T 专攻狭小部位精细采集；依托AI智判系统智能 AI 批量解析影像，告别人工逐张判读的低效模式，处理效率较纯人工判读提升 5‑10 倍，显著缩短项目整体工期。

• 数字赋能，检测可追溯可对比

标准化航线采集削弱飞手个体经验差异；最高0.1mm识别精度，优于传统人工目视检测（≥0.2mm），满足现行规范检测精度；病害全部三维可视化标注存档，实现不同巡检周期病害自动比对，直观掌握病害演化趋势，破解传统检测"文字多、影像少、难复核"的痛点。

• 双重资质加持，成果合规可直接落地

中钢国检同时具备工程检测CMA/CNAS/桥隧专项资质/公甲+民航无人机运营资质，硬件设备+AI智能处理软件一体化配置；检测报告为第三方公正报告，可用于养护备案、监管核查；整套作业流程完全匹配交通部指南、团体标准、长三角地方规程、铁路检定规范；输出成果可直接接入公路、铁路既有管养平台。

七、适用场景

• 高速、国省道长大桥梁定期、特殊检查；
• 客货共线铁路桥梁检定外观普查、水害、撞击后应急排查；
• 斜拉桥、悬索桥、钢桁梁桥人工难抵达部位专项检测；
• 跨江跨河高墩桥梁；
• 老旧桥梁常态化表观跟踪；地震、洪水、撞击灾害后应急巡检。

八、实施模式

• 专项集中巡检：团队赴现场踏勘、规划航线、外业采集，内业AI处理出报告；适合重点长大桥梁；铁路利用天窗作业。
• 片区循环巡检：按管养台账巡回作业，批量完成区域内公路、铁路桥梁检测，适合大批量中小桥梁。
• 混合模式：重点桥专项集中，普通桥片区循环；全部数据统一处理输出标准化台账与报告。
