（图：实例解析防水涂料质量问题，防范质量翻车）
每年“七下八上”主汛期，建筑的防水能力都会成为热门话题。今天以民用建筑常用的聚氨酯建筑防水涂料为例，结合真实送检案例，从检测机构视角拆解标准核心要求与常见质量漏洞。
目前聚氨酯防水涂料检测判定依据以 GB/T 19250-2013《聚氨酯防水涂料》为主，标准对材料外观、固体含量、拉伸强度等均设置了硬性门槛，出厂检验项目如下：

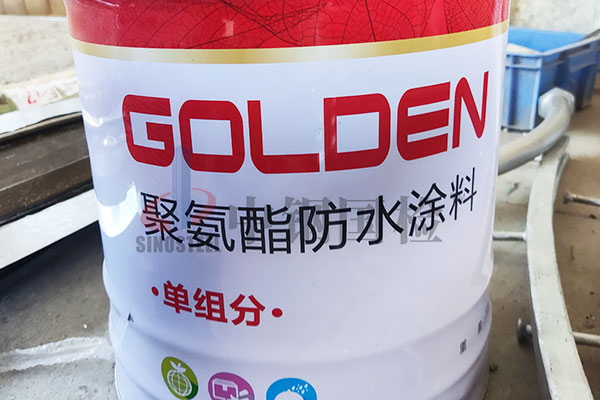

在近期的检测工作中，我们遇到了一款极具代表性的911聚氨酯防水涂料：常温基础性能看似达标，一经热处理，多项指标翻车。
| 检测项目 | 单位 |
技术 要求 |
检测 结果 |
单项 判定 |
| 断裂伸长率 | % | ≥500 | 549 | 合格 |
|
热处理 （80℃×168h） 断裂伸长率 |
% | ≥450 | 264 | 不合格 |

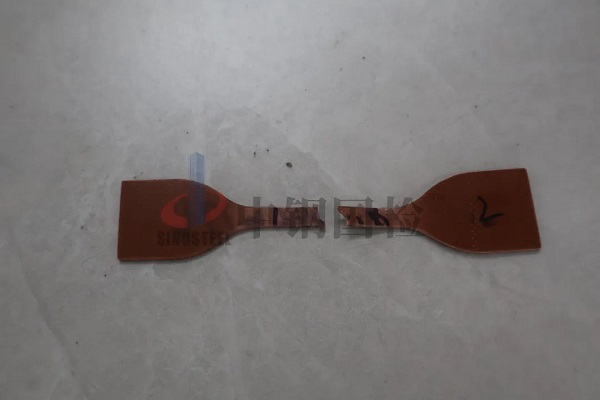

从检测结果来看，这款涂料的部分指标表现合格：样品断裂伸长率检测结果为549%，高于标准500%的最低限值，说明材料初始弹性、延展性符合基础施工要求，该项检测合格。
但热处理后，材料的质量短板彻底暴露：试样的断裂伸长率仅为264%，远低于标准≥450%的要求。这意味着该涂料在屋面长期高温后，弹性会大幅失效，极易出现防水层开裂、破损，引发屋面漏水。
| 检测项目 |
技术 要求 |
检测 结果 |
单项 判定 |
|
热处理 （80℃×168h） 低温弯折性 |
-30℃ 无裂纹 |
3个试样 均有裂纹 |
不合格 |
同时热处理后还暴露出另一个问题，标准要求热处理后的低温弯折性检测在-30℃情况下，无裂纹，检测结果显示3个试样均有裂纹，该项检测也不合格。
| 检测项目 | 单位 |
技术 要求 |
检测 结果 |
单项 判定 |
| 拉伸强度 | MPa | ≥2.00 | 1.38 | 不合格 |
|
热处理 （80℃×168h） 拉伸强度保存率 |
% | 80~150 | 140 | 合格 |
值得一提的是，这批次试样出现一个较为典型的现象：
热处理后，拉伸强度保持率在140%，处于标准要求的80-150合格区间。但拉伸强度检测结果是1.38MPa，低于标准最低要求2MPa。
拉伸强度反映的是涂膜的抗拉能力，不反映长期使用后的性能变化，而热处理后拉伸强度保持率反映出高温加速老化之后，强度保留比例。
简单理解就是，该批次试样虽然经长期高温后自身的拉伸强度保留水平较好，但自身基础拉伸强度并未达标。由此可见，两项检测项目名称相似，但是检测的维度各不相同，二者不可相互替代。
本次送检案例提醒我们，屋面防水材料的验收，不能只核查常温基础性能，按照GB/T 19250-2013重点关注热处理老化、低温弯折、长期透水等耐久性能，切勿仅凭单项合格数据判定材料合格。
广东第三方检测机构中钢国检广东分公司为你推荐实例解析防水涂料质量问题，防范质量翻车。更多新更新的动态信息尽在广东第三方检测机构中钢国检广东分公司官网，同时你还可以了解检测小知识检测小知识 其它信息或浏览新闻媒体。
