解锁风机基础锚栓检测，守护风电运行安全

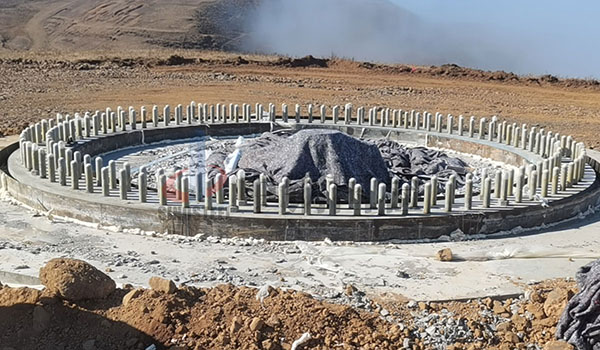

风机基础锚栓是专为风电机组基础设计的高强度、高可靠性预应力锚栓组件，是风电机组结构中重要组成部分，将大型风机牢牢固定于地面。风机基础锚栓在工作中并非单打独斗，而是与定位框架一起组成锚栓笼，和地基一起承受风机运行时数百吨的倾覆力。

如果你以为对风机基础锚栓的严格要求，只是因为风机本身的高大，那你就错了，风电机组在运行中需承受非常大的风力动态荷载，风速在一瞬间突然增大，这会带来巨大的振动和压力，加上其他环境力因素，这种巨大力量会严重影响风电机组的稳定性、安全性和耐久性。若锚栓出现大面积失效情况就容易导致风机倾斜、倒塌等严重事故，因此其质量和性能至关重要。

常见问题

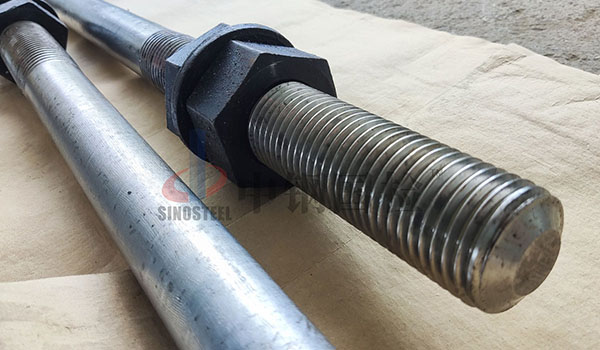

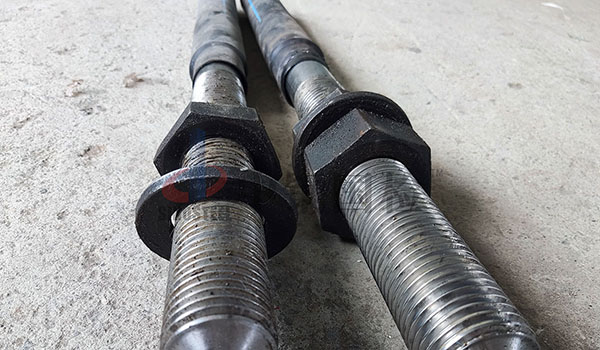

风机基础锚栓通常由35CrMo或42CrMo等高强度特种钢材制成，一般为两端螺纹、中间光杆结构，通过预应力系统使风机基础与塔筒底部法兰在正常运行荷载下始终处于受压状态，具有耐腐蚀、耐疲劳特性，能抵御强风侵袭。在风机基础锚栓的使用过程中，常见问题可归纳为以下几类：

1.安装与施工问题

因安装疏忽致锚栓底部大螺母缺失，或因张拉过度造成锚栓损坏，影响锚栓整体固定效果；基础混凝土施工不规范，形成空腔，致使底部锚板变形，引发批量锚栓无法锁紧，严重威胁基础稳定性。

2.材质与产品质量问题

因生产所选用材料质量问题导致锚栓材质不佳，或者生产工艺有问题，可能出现断裂情况，直接削弱锚固能力，危及风机安全运行。

3.外力影响问题

受大部件吊装、极端气候、地震、不均匀沉降等外力作用，锚栓预应力松弛，降低锚固效果，增加风机运行风险。

4.防腐层问题

防腐层硬化脱落、缺失，基础内部泡水，特别是在盐碱地等恶劣环境下，锚栓极易生锈断裂，降低锚栓使用寿命与性能。

5.其他意外情况

此外，风机基础锚栓还存在保护套固定不牢固，以及其他各类未详尽列举的异常情况，都可能对风电基础锚栓的使用产生不利影响。

核心检测项目

风机基础锚栓是整机结构体系中的刚性锚点，其服役状态直接决定塔架-基础界面的传力连续性与疲劳寿命边界，可有效防止塔筒倾斜、倒塌等事故发生。为防范事故风险，做好风机基础锚栓质量检测十分必要，可从力学性能、化学成分、工艺性能等方面对锚杆、螺母、垫片及锚杆组件开展科学检测。

1.拉伸试验

依据GB/T 228.1-2021，将锚栓制备成标准试件，采用拉力试验机对锚杆试件进行拉伸试验，记录断裂前的最大力、规定塑性延伸对应的力，计算抗拉强度、规定塑性延伸强度；测量试样断裂后的标距长度，计算断后伸长率。

2.锚杆低温冲击性能

根据GB/T 229-2020中规定的方法，将锚杆材料制成缺口深度为2mm的标准夏比V型缺口冲击试件，将锚杆试件置于低温环境箱中保温至规定温度，采用摆锤冲击试验机测试其冲击吸收功，评估低温韧性。

3.螺母保证载荷

取三个螺母试件，依次装置于试验机上对试件进行轴向压缩试验，向试件施加规定的保证载荷并保持一定时间后，查验其是否有螺纹脱扣或螺母断裂，能否用手将螺母从试验芯棒上旋出（如有必要，借助扳手松开最多不能超过半扣）。

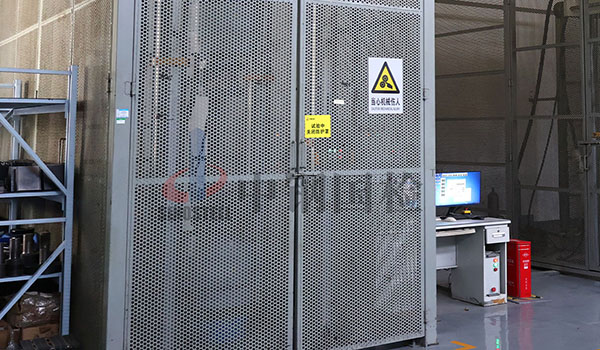

4.疲劳性能

锚杆组件疲劳性能参照相关疲劳试验标准，从锚杆杆体上截取试样，对组装后的锚栓组件施加循环载荷，测试其在规定循环次数下的抗疲劳能力，验证长期服役的可靠性。在经受200万次循环荷载后，锚杆与螺母不应疲劳破坏，表面状态完好。

而就锚杆材料而言，也应在规定的试验条件下至少经受1000万次循环荷载后，不发生疲劳破坏，表面状态完好。

5.锚杆组件应力松弛性能

应根据标准要求对锚杆组件进行应力松弛性能方面的检测，锚杆组件在k倍锚杆公称规定塑性延伸强度的初始应力载荷作用下，检测出锚杆组件10h、1000h的应力松弛率，看其结果值是否满足要求。

6.成分分析

针对锚杆、螺母、垫片的C、Si、Mn、P、S、Cr、Mo、Ni、Cu等元素，依据相关方法标准，采用光谱分析仪检测各元素含量，确保成分符合材料牌号的标准要求。

此外，对锚栓所用材料进行低倍组织、金属夹杂、带状组织、硬度等方面的检验，能更好地控制材料纯净度，确保其性能。锚杆无损检测、锚杆组件张拉试验、应力松弛试验、防腐性能试验可更全面地评价锚栓产品质量，从而保障在风机系统运行过程中的安全。
