赶紧收藏|桥梁承载能力检算完整流程(专业版)

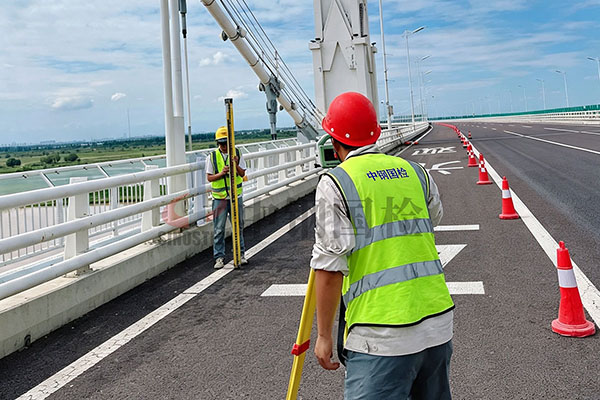

(图:赶紧收藏|桥梁承载能力检算完整流程(专业版))

桥梁作为交通路网的核心枢纽,长期承受车辆荷载、环境侵蚀、材料老化、结构损耗等多重影响,承载力会随运营年限逐步衰减。定期开展桥梁承载能力检算,是排查桥梁安全隐患、判定通行荷载标准、制定养护加固方案的核心技术手段,也是公路、市政桥梁运维的常规核心工作。

本文依据《公路桥梁承载能力检测评定规程》(JTG/T J21-2011)、《城市桥梁检测与评定技术规范》(CJJ/T 233-2015)等国标规范,梳理出标准化、全流程、可落地的桥梁承载力检算步骤,供大家参考。



一、承载能力检算核心目的与适用场景

1. 核心目的

通过专业检测、数据采集、结构建模、公式检算,精准判定在用桥梁的实际承载能力,明确桥梁当前是否满足设计通行要求、是否需要限载、维修、加固或拆除,规避桥梁坍塌、病害加剧等安全风险。



2. 必做检算场景

☞ 桥梁定期检测、年度技术状况评定阶段;

☞ 桥梁出现裂缝、沉降、变形、锈蚀等明显病害后;

☞ 遭遇暴雨、洪水、地震、撞击、超载碾压等突发事故后;

☞ 路网升级、重载车辆通行、荷载标准提升前;

☞ 桥梁养护、加固、改造工程完工后验收;

☞ 长期服役、超设计使用年限的老旧桥梁复核评定。



二、桥梁承载能力检算完整全流程(6大核心步骤)

整套检算流程严格遵循规范要求,从前期准备、现场检测、数据建模、分项检算、结果核验到最终评定归档,环环相扣,保障数据精准、结论合规。



步骤1:前期资料收集+现场踏勘,确定检算方案

检算前期准备是保障结果准确的基础,核心是摸清桥梁基础信息、运营现状与病害情况,杜绝盲目检测、无效检算。



1) 资料收集

■ 基础图纸:桥梁设计图纸、竣工图纸、变更文件、地质勘察报告;

■ 运维资料:历年检测报告、养护记录、维修加固台账、病害处置记录;

■ 荷载资料:原设计荷载标准、日常通行车辆荷载、过往超载记录;

■ 合规资料:桥梁竣工验收资料、技术等级评定档案。



2) 现场踏勘核查

对照图纸实地核对桥梁实际结构,重点核查:桥梁跨径、桥面铺装、支座、墩台、基础、防撞设施等实际参数与设计值是否一致;排查结构外观缺损、变形偏移、基础冲刷、支座老化失效等显性病害。



3) 制定专项检算方案

结合桥梁结构类型(梁式桥、拱桥、刚构桥等)、病害位置、运营需求,确定检测项目、检算截面、荷载工况、仪器设备,明确重难点检测内容,形成标准化检算方案。

步骤2:现场全方位检测,采集核心状态参数

依据规范开展现场检测,获取桥梁当前真实结构状态、材料性能、病害指标,为后续建模检算提供原始精准数据,这是承载力修正检算的核心依据。主要检测内容分为四大类:



1) 结构外观缺损检测

全面排查桥梁各部件病害:混凝土裂缝、剥落、露筋、碳化;钢结构锈蚀、变形、焊缝损伤;砌体风化、开裂;墩台沉降、倾斜、基础冲刷、支座破损老化等,统计病害位置、尺寸、严重程度,评定缺损标度。

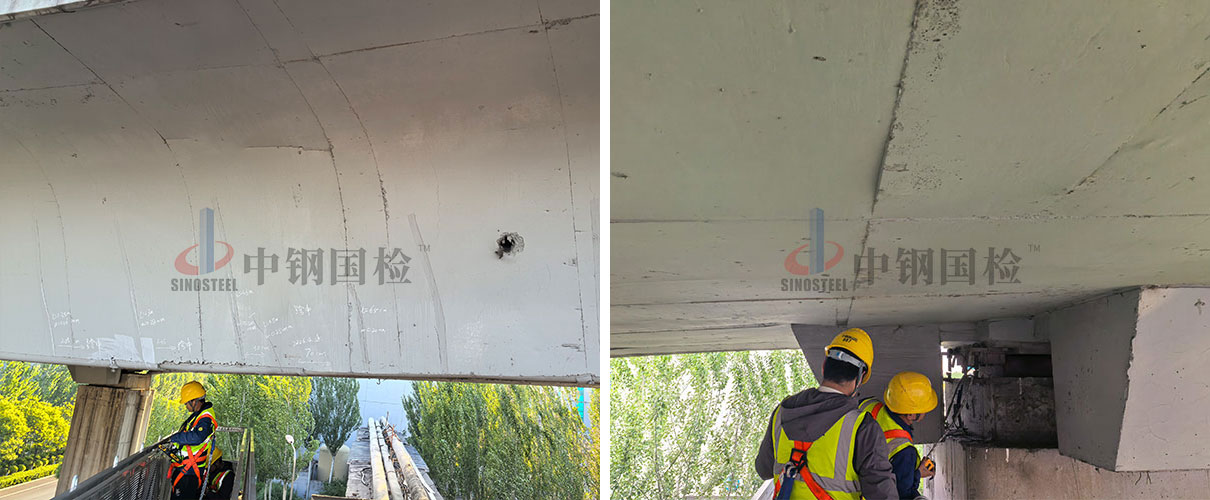

桥梁承载力图合

外观缺陷检查



2) 材质性能检测

通过专业仪器实测核心材料参数:混凝土强度回弹、钢筋保护层厚度、钢筋锈蚀程度、钢结构材质性能、砌体强度等,对比设计参数,判定材料老化衰减情况。

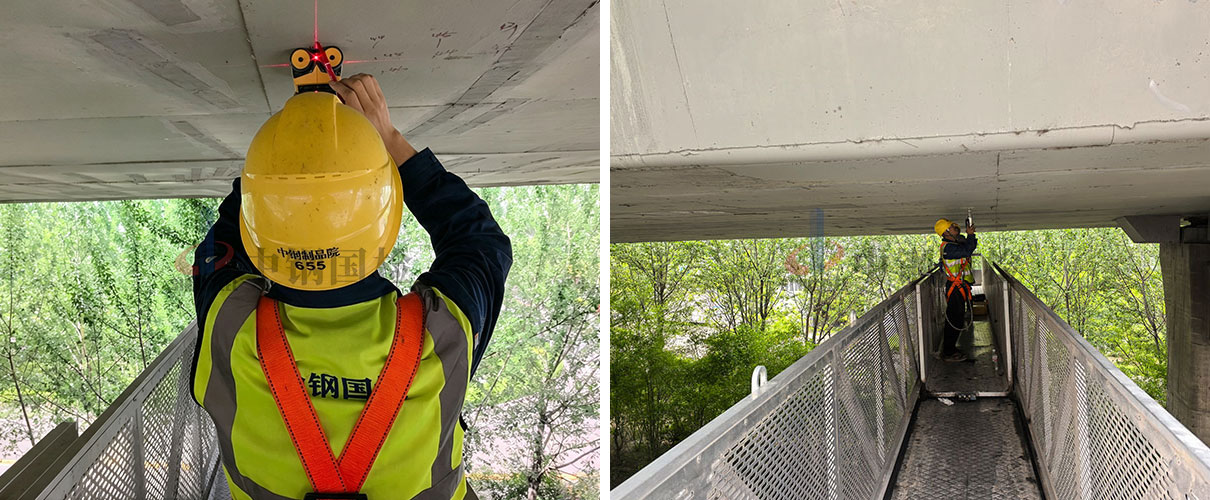

桥梁承载力图合2

材质性能检测



3) 结构几何与线形检测

实测桥面线形、梁体挠度、墩台垂直度、结构构件尺寸偏差,核查结构是否存在永久变形、偏移、沉降等问题,修正结构建模参数。



4) 关键状态参数检测

针对薄弱部位、病害集中区域重点检测,记录结构应力、变形、振动频率等状态数据,用于后续极限状态核验。

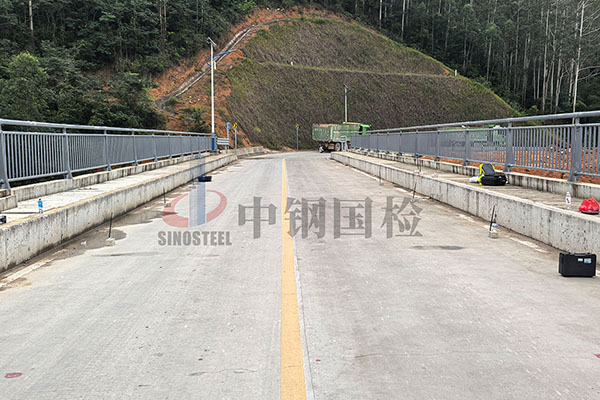

桥梁承载力图6

桥梁自振特性测试

步骤3:建立计算模型,确定检算参数与工况

基于现场检测数据和原始设计资料,搭建贴合桥梁实际运营状态的精细化计算模型,摒弃纯理论设计模型,保障检算结果贴合真实工况。



1) 模型搭建

采用专业桥梁计算软件,还原桥梁结构形式、构件尺寸、材料实测强度、约束条件、支座状态、基础刚度等实际参数,精准模拟桥梁受力体系。

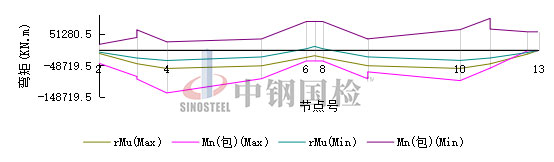

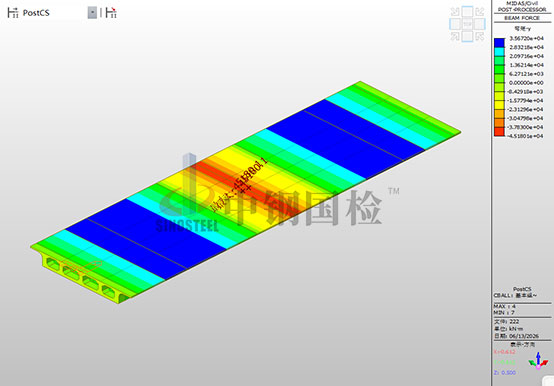

桥梁承载力图7桥梁承载力图8

有限元模型计算过程



2) 确定检算荷载工况

结合现行规范,选取对应公路/城市桥梁荷载标准,涵盖:恒载(自重、铺装、附属设施)、活载(车辆荷载、人群荷载)、温度荷载、收缩徐变、基础不均匀沉降等组合工况。



3) 取值修正核心系数

依据JTG/T J21-2011规范,引入多项修正系数,这是在用桥梁检算与新建桥梁设计的核心区别:包含承载能力检算系数、病害恶化系数、截面折减系数、活载影响修正系数等,精准修正结构老化、病害、性能衰减带来的承载力折减。

步骤4:分项承载力检算(两大极限状态)

桥梁承载力检算核心围绕承载能力极限状态和正常使用极限状态两大维度开展,针对桥梁主控截面、薄弱部位、病害严重构件逐一核验。



1) 承载能力极限状态检算(安全底线)

核心判定结构是否发生破坏、失稳、坍塌,重点检算四项核心指标:

■ 构件截面强度:抗弯、抗剪、抗压、抗拉承载力;

■ 结构整体与局部稳定性:墩台、主梁、拱圈稳定性能;

■ 关键构件极限承载力:支座、伸缩缝、基础受力上限;

■ 荷载效应与抗力效应比值,判定是否满足极限安全要求。



2) 正常使用极限状态检算(通行品质)

核心判定桥梁日常通行的安全性、耐久性与舒适性,重点检算:

■ 结构变形挠度:控制主梁最大挠度,避免通行颠簸、结构疲劳;

■ 裂缝宽度:混凝土、砌体结构裂缝限值核验,防止病害持续扩展;

■ 结构应力:正常荷载下构件应力是否超标,杜绝疲劳损伤;

■ 抗裂性能、耐久性能复核。

步骤5:荷载试验核验(必要时补充)

若理论检算结果临界、桥梁病害复杂、老旧结构参数偏差大、理论计算无法精准判定承载力时,需补充静力荷载试验/动力荷载试验进行实物核验。



通过分级加载(不低于3级加载),实测桥梁结构应变、挠度、振动、裂缝发展情况,对比理论计算值,校准模型参数,最终精准判定桥梁真实承载能力,解决理论检算的局限性。

步骤6:结果评定、结论输出与资料归档

汇总所有检测数据、模型计算结果、荷载试验数据,对照规范标准完成综合评定,输出最终结论,形成完整闭环。



1) 承载力等级评定

划分桥梁承载力等级,明确桥梁当前可承受最大通行荷载,判定是否满足原设计荷载、现行规范荷载要求。



2) 分类处置建议

■ 承载力达标:正常通行,常规养护、定期监测;

■ 承载力轻微不足:采取限载、限速、限行措施,定期复测;

■ 承载力严重不足:封闭交通、紧急加固、专项维修;

■ 结构失效无法加固:建议拆除重建。



3) 编制正式检算报告

整合前期资料、检测数据、计算过程、试验结果、评定结论、处置建议,形成标准化承载力检算报告,签字盖章归档,作为桥梁运维、整改、验收的法定技术依据。

三、核心检算依据(规范清单)

全文检算流程严格依托国家及行业权威规范,结果合规有效:

▶《公路桥梁承载能力检测评定规程》(JTG/T J21-2011);

▶《城市桥梁检测与评定技术规范》(CJJ/T 233-2015);

▶《混凝土中钢筋检测技术规程》(JGJ/T 152-2019);

▶《回弹法检测混凝土抗压强度技术规程》(JGJ/T 23-2011);

▶相关的设计规范。



四、文末总结

桥梁承载能力检算不是单一的计算工作,而是资料核查+现场检测+建模分析+极限状态核验+试验校准+综合评定的系统化工程。整套流程的核心,是跳出“理论设计值”,还原桥梁真实服役状态,精准排查安全隐患,为桥梁安全运营、科学养护提供核心技术支撑。



规范落实每一步检算流程,既是保障路网通行安全的关键,也是桥梁精细化运维、延长服役寿命的核心手段。
