堆石混凝土(RFC)凭借水泥用量少、水化热低、高密实度及显著的成本优势,在水利水电工程建设中广泛应用。然而,其“大粒径块石+自密实混凝土”的特殊结构,让现场浇筑质量控制成为关键防线。

如何科学、准确地评估堆石混凝土的内部质量?我们为您梳理了质量控制的“核心利器”,助您轻松把控工程质量!



一、钻孔压水试验:防渗性能的“体检表”

堆石混凝土的抗渗性是重中之重。钻孔压水试验采用单点法或者五点法通过分段向钻孔内压水并记录稳定压力下的渗入水量,计算出相对透水率q(单位为吕荣Lu),试验示意图如图1-1所示:

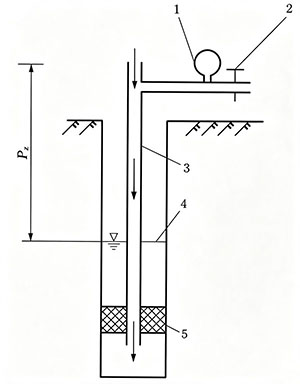

示意图00

1-压力表;2-进水阀门;3-进水试验管;4-地下水位;5-试验栓塞

图1-1 试验装置示意图

公式

式中:q—试段透水率(Lu);

Q—压入流量(L/min);

p—作用于试段内的全压力(MPa);

L—试段长度(m)。

这项指标直观反映了坝体的防渗性能,一旦透水率超过设计要求,便意味着防渗系统存在隐患,需立即进行综合评价与处理。



二、孔内电视检测:内部缺陷的“透视眼”

想知道堆石混凝土内部有没有填充密实?孔内电视检测利用摄像技术对钻孔孔壁进行360°全方位观测,并将圆柱形孔壁图像绘成全孔平面展示图,可以对全孔展示图中缺陷的部位、形状、尺寸等信息进行标记与记录,并统计缺陷面积占比。

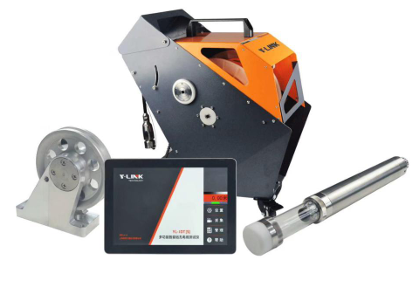

图2-1 智能钻孔电视检测仪

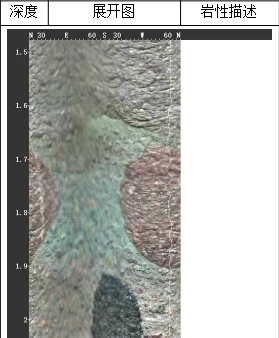

图2-2 全孔平面展示示意图

按照规范要求,通常以每5m为一段,每段的缺陷面积占比不应超过1%。



三、钻孔取芯检测:实体质量的“金标准”

对堆石混凝土进行钻孔取芯,是获取堆石混凝土实体质量的关键。

孔径要求:检查孔孔径不宜小于75mm,取芯孔的芯样直径不宜小于150mm。

取芯时机:通常在混凝土浇筑后龄期不少于14天且强度不低于10MPa时进行。

编录重点:需详细记录混凝土芯样采取率、混凝土芯样岩石质量指标、混凝土层间接触性状、空腔及气泡数量,并对芯样信息进行完整记录。根据堆石与自密实混凝土的体积比例不同分类加工试件,进行抗压强度测试。重点关注混凝土与堆石的胶结面破坏而混凝土和堆石均为发生明显破坏的情况。


图3-1 堆石混凝土芯样示意图



四、孔内声波检测:密实度的“听诊器”

孔内声波检测是在不扰动混凝土结构的前提下,通过发射声波信号并接收响应,获取物理力学信息。它主要用于评价混凝土的完整性、密实度,以及检测施工引起的松动圈范围或灌浆补强效果。当孔内电视检查不满足要求或压水试验透水率超标时,通常需要加密钻孔并结合声波检测进行综合评价。

通常采用一发双收换能器置于钻孔中心。发射换能器辐射声波,当声波以第一临界角入射时,折射角为90°,声波沿孔壁滑行后再折射回孔中,由接收换能器接收。

通过计算两个接收器接收到声波的时间差和探头间距,即可精确得出孔壁介质的纵波传播速度()。

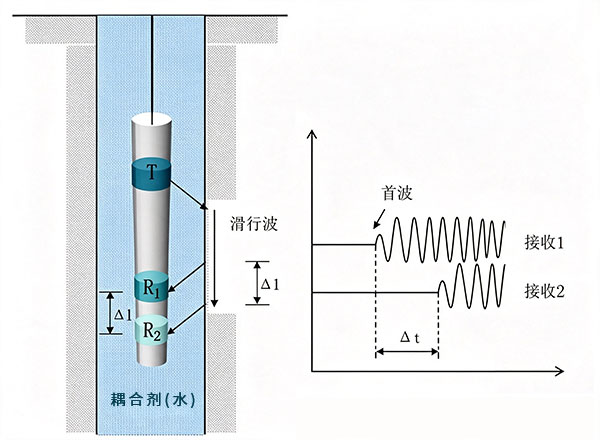

示意图

图4-1 孔内声波测试原理示意图



五、物探检测:大面积排查的“雷达网”

物探检测属于无损检测技术,常用于大面积排查或辅助验证。针对堆石混凝土结构,可采用弹性波数据收集来评估其空间密实度特征。通过布置检波器阵列,在坝体上下游方向及垂直方向收集弹性波数据。利用检测点的弹性模量及其空间变异性,绘制空间曲线,从而评估堆石混凝土结构的空间密实度分布情况。

此外,探地雷达(GPR)、冲击回波法等综合物探手段,也能有效检测面板脱空、内部空洞及裂缝深度等缺陷,为质量评估提供宏观数据支撑。

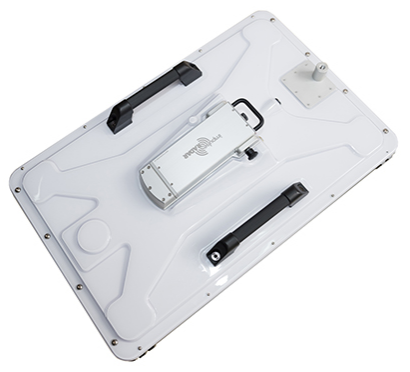

图5-1 探地雷达检测设备示意图



结语

在实际工程验收中,单一检测方法往往难以全面反映问题,必须联合使用。例如,当孔内电视发现缺陷面积占比超过1%,或压水试验透水率超标时,必须加密钻孔,并通过孔内电视、压水试验和孔内声波等多种方法进行综合评价。对于检测出的内部缺陷,通常可采用水泥灌浆等方式进行针对性处理,以确保大坝的整体质量与安全。

堆石混凝土的质量检测是一项系统工程,只有将压水、电视、取芯、声波与物探等多种手段有机结合,才能彻底消除工程隐患,为大坝的长期稳定运行保驾护航。
