聚焦球型支座:从优势特征到质量检测难点的全维度解析

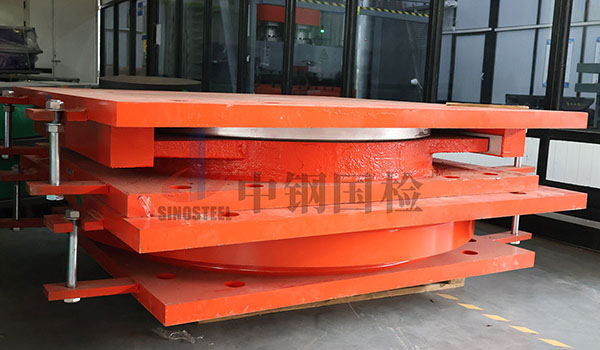

(图:聚焦球型支座:从优势特征到质量检测难点的全维度解析)

球型支座是盆式橡胶支座的基础上发展起来的一种支座,采用非橡胶承压结构,避免橡胶老化问题,具有承受额定竖向荷载并能各向转动的功能。作为一种重要的工程结构件,球型支座常用于桥梁工程、建筑工程以及其他特殊工程当中,在现代工程中具有不可替代的重要性。



球型支座通常由上支座板、平面滑板、球冠衬板、球面滑板和下支座板等及防尘结构组成。上支座板通常与上部结构相连,起到传递荷载的作用;球面滑板则与球冠衬板配合,使得支座能够实现灵活地转动和位移;球冠衬板独特的球面形状为支座的各项功能提供了基础;下支座板则与下部结构连接,稳固地支撑着整个支座系统。



优势特征

球型支座作为一种性能优异的支撑部件,凭借传力可靠、耐久性强等诸多优势,在桥梁、建筑等多个工程领域都有着广泛应用。



  • 承载与传力性能出色

球型支座采用球面接触的方式,接触面积大,既能承受数千吨甚至上万吨的巨大竖向荷载,还能承受水平荷载和扭矩,能将上部结构的荷载均匀传递给下部结构,保障结构受力稳定。



  • 转动与位移适应性强

球型支座借助球体和球冠衬板的相对转动实现转动功能,转动力矩小且各向转动性能一致,能满足大转角需求,适配工程结构因温度变化、混凝土收缩徐变等引发的转动变形;搭配内部平面及球面滑板等结构,可提供几十到上百毫米的水平位移量,可有效应对结构因温度、外力产生的伸缩位移。

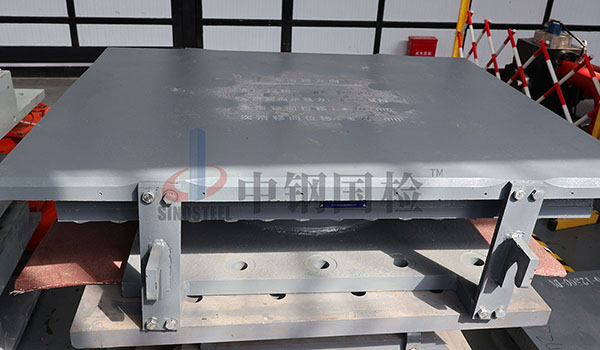

球型支座2



  • 耐久性与环境适应性好

球型支座核心部件多采用优质钢材且经防腐处理,同时不依赖橡胶承压,避免了橡胶老化、低温脆性等问题。其适用温度范围广,可适应-40℃~60℃温度范围的环境,能抵抗自然环境的侵蚀,使用寿命长。



  • 抗震与安全性能优异

地震发生时,球型支座可通过球体的转动和滑动吸收、耗散地震能量,能有效减小地震力对建筑或桥梁等工程结构的破坏,防止落梁、落架等灾难性后果,保障结构和通行工具的安全。



  • 其他优势

此外,球型支座安装过程便捷,能缩短工程工期;且支座可调节,在后期检查、检修和维护方面具有显著优势。另外,相较于同承载力的钢支座,其用钢量和制造成本较低,能有效降低工程整体造价。



质量检测

球型支座的质量检测结果直接关系到支座在桥梁、建筑工程中的承载稳定性与使用寿命,检测需覆盖原材料、加工精度、力学性能、耐久性以及抗震性能等核心维度,不同领域具体要求上有差异,需严格按照相关标准规范的要求执行。

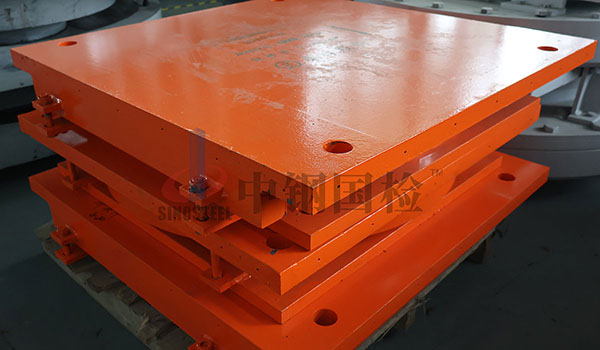

球型支座3



原材料与部件质量检测方面,主要是对所用金属材料,以及滑板、硅脂、密封圈等高分子材料进行检测。支座的上座板、下座板、球冠衬板等金属部件,需认真检查其外观质量、力学性能等,有要求时应检测化学成分以确认其符合设计要求。



对于滑板的检测,主要包含密度、硬度、拉伸强度、扯断伸长率等物理机械性能,以及其摩擦系数方面的检测。而对于硅脂润滑剂方面的检测,主要包括锥入度、油离度、挥发物含量等理化性能指标和外观检测等方面。还应根据具体项目及产品执行标准的要求,进行聚滑板与基层钢板的粘结剥离强度、镀硬铬层厚度、弹性构件性能以及几何尺寸及加工精度等检测。



而对于球型支座来说,整体性能才是其充分发挥作用的关键因素,其中力学性能更是球型支座的核心检测项目,主要包括支座竖向承载力、支座水平承载力、支座摩擦系数、支座转动性能、支座水平刚度等方面。



球型支座需长期在户外或恶劣环境下工作,耐久性检测至关重要。可通过对金属部件进行盐雾试验、对滑板、橡胶密封圈等进行老化试验、对支座进行高低温适应性试验,以检测支座及所用材质的相关性能。对于抗震性支座,还应进行滞回性能试验、极限转角与位移试验等抗震性能专项检测。



球型支座4



实际工程中球型支座需同时承受竖向荷载、水平荷载、扭矩、转角的复合作用,但多数实试验室受限于客观条件,检测多为单工况或简单组合工况测试,难以完全复现真实受力状态,导致检测结果与实际使用性能存在偏差。因此,检测设备的性能、试验人员的专业素质,成为了球型支座质量检测结果准确性两个重要方面。



另一方面,也应重视对球型支座各部件隐蔽缺陷的检测。支座的金属部件内部可能存在铸造缺陷、焊接裂纹,球面四氟滑板可能存在内部分层、杂质嵌入等问题,这些缺陷肉眼无法识别,需依赖超声检测、射线检测、渗透检测等无损检测技术。但球面曲面结构会影响超声波的传播路径,焊接部位的几何形状复杂,容易产生检测盲区;四氟滑板的非金属材质特性,也限制了常规无损检测方法的适用性,导致隐蔽缺陷难以被彻底排查。



结语

球型支座凭借传力可靠、转动位移灵活、耐久抗逆等突出优势,在桥梁工程、大跨度建筑及特殊抗震工程中占据不可替代的地位。而其质量检测工作,需贯穿原材料、加工精度、力学性能、耐久性等全维度,需要通过科学严谨的检测手段把控其质量安全,才能充分发挥球型支座的性能优势,为各类重大工程的高质量建设与长期安全运营筑牢坚实基础。
